Для клавиш Sigma 40
Клавиша приобретается отдельно
Управление зависит от клавиши смыва
Метод крепления в капитальную стену, в профиль
Вес в кг. 15,9
Тип инсталляции стандартная
Назначение для подвесных унитазов
Совместим с любым подвесным унитазом да
Коллекция Duofix UP320
Смывной бачок (л.) 9

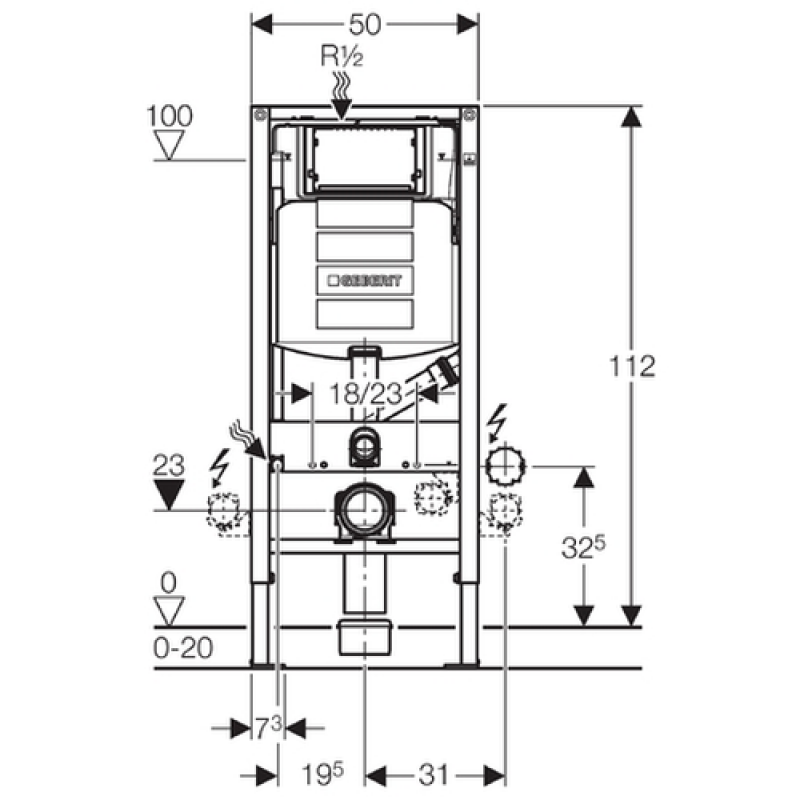

Ширина мм. 500
Высота мм. 1120
Объем смывн. бачка, л, заводская установка 3/6
Глубина мм. 120
Подвод воды сзади бачка, сверху бачка
Цвет белый, синий
Производство Швейцария

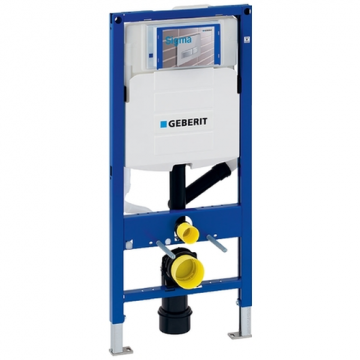

Тип продукта Инсталляция
Материал Сталь 2 мм.
Гарантия производителя 10 лет
Родина бренда Швейцария
Межосевое расстояние под крепеж. шпильки, см. 18 или 23
Область применения бытовая, для общественных мест
Цель примененения
Для гипсокартонных стен
Для встраивания в пристенки по высоте бачка или по высоте помещения
Для встраивания в фальшстены по высоте помещения
Для встраивания в перегородку систем Geberit Duofix по высоте бачка или помещения
Для подвесных унитазов с размерами подключения согласно EN 33:2011

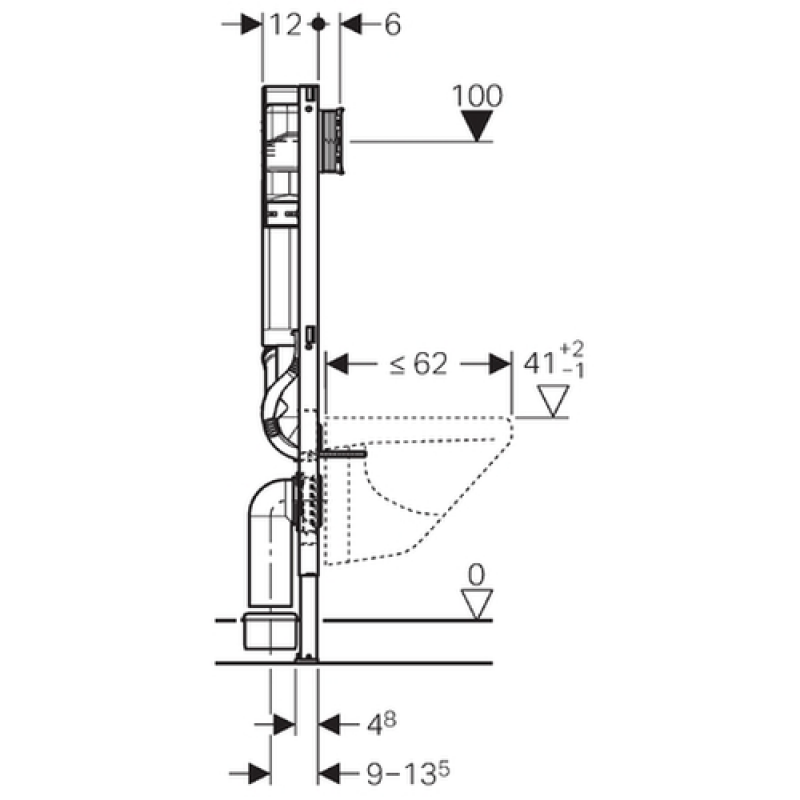

Для подвесных унитазов с вылетом до 62 см
Для подсоединения системы очистки воздуха через смывную клавишу Geberit Sigma40
Для двойного смыва
Для напольных покрытий толщиной 0–20 см
Не подходит для подвесных санфаянсов с высоким положением сиденья или встроенным промывочным шлангом
Характеристики
Самонесущая pама с порошковой окраской
Рама с отверстиями ø 9 мм для крепления в деревянном каркасе
Рама подготовлена для крепления крепежных скоб для установки нестандартного санфаянса
Стойка оцинкованная
Стойки с возможностью перемещения 0–20 см
Стойки с защитой от скольжения
Опорные площадки поворотные
Глубина опорных площадок подходит для монтажа в U-образные профили UW 50 и UW 75 и в направляющие системы Geberit Duofix
Соединительное колено может монтироваться на различной глубине без использования инструментов, диапазон смещения – 45 мм
Крепление соединительного колена шумопоглощающее
Смывной бачок скрытого монтажа с фронтальной установкой
Смывной бачок скрытого монтажа с противоконденсатной оболочкой
Опционально устанавливается без системы очистки воздуха для двойного, одинарного смыва или смыва «смыв/стоп»
При заводской установке возможен немедленный последующий смыв
Смывной бачок скрытого монтажа подготовлен для системы очистки воздуха с помощью фильтра
Монтаж и сервисное обслуживание смывного бачка скрытого монтажа не требуют использования инструментов
Подвод воды сверху, сбоку смещено влево
Защитная крышка окна технического обслуживания защищает от влаги и грязи
Защитная крышка окна технического обслуживания с возможностью укорачивания
Оснащен трубкой подвода воды для подсоединения унитазов-биде Geberit AquaClean
С возможностью крепления для электропитания
Трубка подвода для электропитания, 1,6 м, предустановлена со смывным бачком
Технические данные
Гидравлическое давление 0,1–10 бар
Максимальная температура воды 25 °C
Объем воды для смыва, заводская установка 6 и 3 л
Большой объем воды для смыва, диапазон настройки 4,5 / 6 / 7,5 л
Малый объем воды для смыва, диапазон настройки 3–4 л
Расчетный расход 0,11 л/с
Минимальное гидравлическое давление для расчетного расхода 0,5 бар
Объем поставки
Подвод воды R 1/2", подходит для MeplaFix, со встроенным угловым запорным вентилем и маховичком
Защитная крышка для окна технического обслуживания
2 защитных заглушки
Комплект для подключения унитаза, ø 90 мм
Соединительное колено 90° из ПНД, ø 90 мм
Переходная муфта из ПНД, ø 90/110 мм
2 резьбовые шпильки M12
Крепежный элемент
