Cкрытая система инсталляции AlcaPlast AM102/1120V с возможностью вентиляции для сухой установки (при реконструкции ванных комнат в панельных домах)

Область применения

• Для подвесных унитазов
• Для реконструкции санитарных узлов
• Для установки между двумя стенами
• Для установки в деревянных сборных домах
• Для подключения к системе вентиляции
• Для пола с толщиной стяжки 0–200 мм
• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Нормы

EN 14124,EN 14055

Таможенный код

39229000

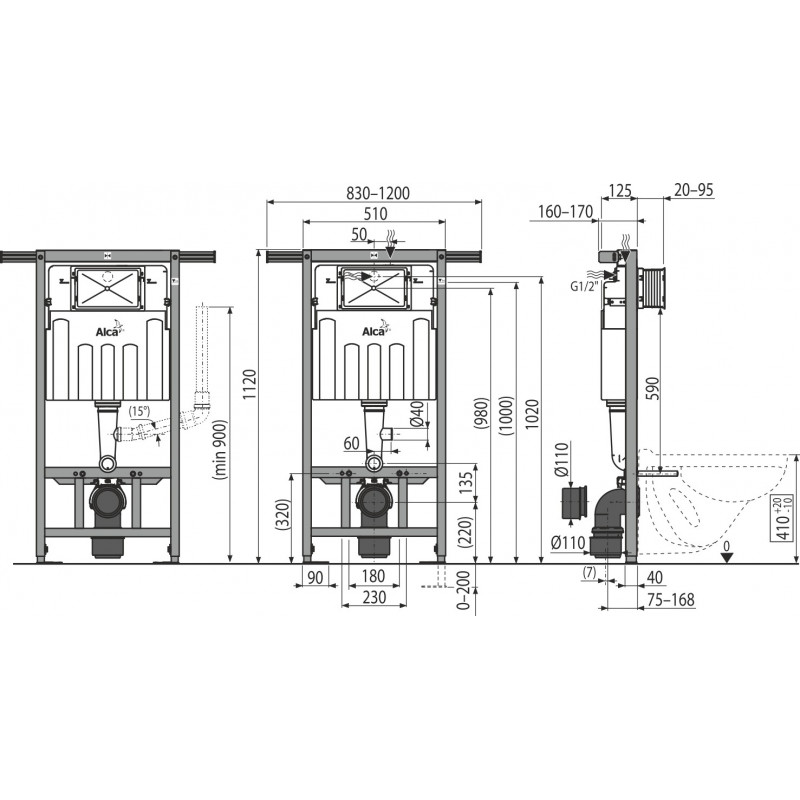

Технические характеристики

Свойства

• Вытягивание запаха прямо из чаши унитаза
• Возможность подключения к вентилятору (вентилятор не является частью комплекта)
• Рекомендуем использовать вентилятор с производительностью 30 м³/час, давлением 60 Па и c обратным клапаном, вентилятор необходимо устанавливать на высоте минимум 1,2 м от пола
• Регулируемые выдвижные ножки в диапазоне 0–200 мм с тормозной системой
• Обозначение центрирования и нивеляции
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0–93 мм
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• В данном случае нагрузка переносится на боковые стены с помощью специальной траверсы, которая регулируется по ширине в пределах 830–1200 мм
• Установленная система закрывается гипсокартонным листом и не нуждается в дополнительных крепежных элементах
• Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Возможность установки кронштейна с переходом DG 1/2' для подключения сиденья-биде или бидетты
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Подходит для установки пневматического или сенсорного смыва
• Совместима со всеми кнопками управления Alcaplast
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Подвод воды сзади/сверху посередине
• Возможность сервиса без использования инструментов
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная глубина рукава регулируется в диапазоне 20–95 мм
• Монтажная глубина 125 мм
• Материал несущей конструкции: металл, обработанный порошковой краской

Содержание комплекта

• Бачок с впускным и выпускным механизмом
• Самонесущая рама с раздвижной траверсой для крепления к боковым стенам, ширина траверсы регулируется в пределах от 830 до 1200 мм
• Резьбовое соединение 1/2' для подвода воды со встроенным угловым вентилем Schell 1/2'–3/8'
• Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
• Толкатели механизма 2 шт.
• Монтажный комплект для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Стоковое колено из полиэтилена Ø90/110, PE-HD
• Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двусоставный, легко укорачивается
• Колено HT для подключения к системе вентиляции
• Заглушка для закрытия вентиляционного отверстия в случае неиспользования вентилятора
